S’initier aux réseaux informatiques
– Administrer les réseaux et l’Internet
Le professionnel R&T est confronté dans son environnement professionnel à la mise en œuvre de réseaux informatiques. Il doit donc appréhender la diversité de ses constituants et comprendre les interactions entre les différents éléments constitutifs d’un réseau informatique afin d’intervenir. Il doit mettre en pratique leurs connaissances techniques de configuration de postes de travail et d’équipements du réseau afin d’aboutir à un fonctionnement stable.
Dans son environnement professionnel, le professionnel R&T doit mobiliser ses connaissances et ses compétences dans les systèmes d’exploitation, les protocoles réseaux, les outils logiciels, notamment sur l’interconnexion de switchs, routeurs d’accès Internet (fibre optique, 4G, ...). Il doit être capable de :
Réseau local, Connexion Internet, Équipements actifs.
Il s’agit de configurer une carte Raspberry PI afin de pouvoir la programmer sans avoir à toujours y brancher un écran et un clavier mais en y accédant simplement en SSH (Secure Shell), peu importe le réseau dans lequel elle est connectée. Une première phase portera sur la commande à distance d’une LED connectée à la carte Raspberry PI par le biais d’une résistance. Une deuxième phase consistera à interfacer des capteurs (tels que capteur de température, humidité …), afin que la carte Raspberry Pi fasse l’acquisition des mesures et les transmette à un « serveur ». Équipe de 3 étudiants au maximum.
Pour ce projet, on doit une présentation qui est le dossier de la raspberrypi et la manière comment le projet a été abouti.
Et également une vidéo où on explique le fonctionnement des codes python pour les LED et le MQTT pour transférer les données de température :

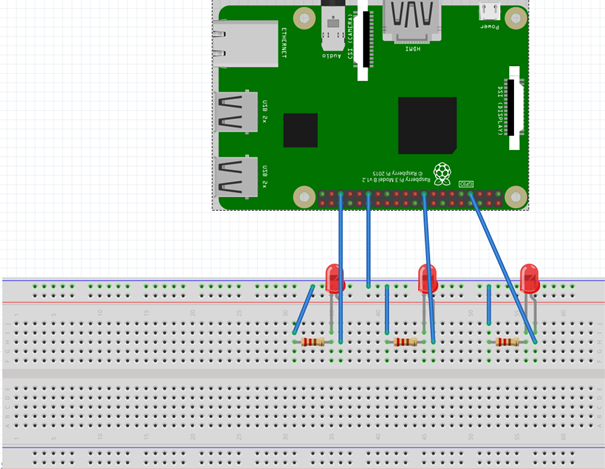

Ce code permet d'allumer les 3 LEDS du schéma ci-dessous :
from gpiozero import LED
from time import sleep
# Configuration des broches GPIO pour les trois LED
led_pins = [17, 18, 27] # Changez ces valeurs en fonction de votre configuration matérielle
# Initialiser les LED
leds = [LED(pin) for pin in led_pins]
try:
while True:
# Allumer chaque LED l'une après l'autre
for led in leds:
led.on()
sleep(1) # Réglage de la durée d'allumage de chaque LED
led.off()
except KeyboardInterrupt:
# Arrêt manuel avec Ctrl+C
pass
finally:
# Éteindre toutes les LED et nettoyer la configuration GPIO
for led in leds:
led.off()
Pour le prochain code, on va utiliser un module python appelé ADAfruit :
Le prochain code va permettre les prendre les informations du capteur DHT22 et pour ensuite l'envoyer sur un service MQTT.
Voici le schéma:
import Adafruit_DHT as dht
import paho.mqtt.client as mqtt
import time
# Configuration MQTT
MQTT_BROKER = "broker.mqttdashboard.com"
MQTT_PORT = 1883
MQTT_TOPIC = "topic/capteur"
# Configuration DHT
DHT_PIN = 4 # GPIO Pin connecté au capteur DHT22
DHT_SENSOR = dht.DHT22
# Fonction appelée lors de la connexion au broker MQTT
def on_connect(client, userdata, flags, rc):
print("Connecté au broker MQTT avec le code retour: " + str(rc))
# Fonction appelée lorsqu'un message est publié avec succès
def on_publish(client, userdata, mid):
print("Message publié avec succès")
# Configuration du client MQTT
client = mqtt.Client()
client.on_connect = on_connect
client.on_publish = on_publish
# Connexion au broker MQTT
client.connect(MQTT_BROKER, MQTT_PORT, 60)
try:
while True:
# Lecture des données du capteur DHT22
if humidity is not None and temperature is not None:
# Formatage des données à publier
message = '{{"temperature": {:.2f}, "humidity": {:.2f}}}'.format(temperature, humidity)
# Publication des données sur le topic MQTT
result = client.publish(MQTT_TOPIC, message)
# Attente avant la prochaine lecture
time.sleep(5)
else:
# Affichage d'un message d'échec
print('Échec de lecture du capteur. Réessayer.')
time.sleep(2)
except KeyboardInterrupt:
# Interruption par l'utilisateur
print('Interruption par l'utilisateur. Fermeture du programme.')
finally:
# Déconnexion du broker MQTT
client.disconnect()
